建设一条SMT生产线,需要思量的问题!

一、SMT基础知识
SMT是外貌贴装手艺（Surface Mount Technology的缩写），，，，称为外貌贴装或外貌装置手艺，，，，是现在电子组装行业里最盛行的一种手艺和工艺。。。

它是一种将无引脚或短引线外貌组装元器件（简称SMC/SMD，，，，中文称片状元器件）装置在印制电路板（Printed Ciruit Board，，，，PCB）的外貌或其它基板的外貌上，，，，通过回流焊或浸焊等要领加以焊接组装的电路装连手艺。。。

二、SMT车间生产情形要求
SMT生产装备是高精度的机电一体化装备，，，，装备和工艺质料对情形的清洁度、湿度、温度都有一定的要求，，，，为了包管装备正常运行和组装质量，，，，对事情情形有以下要求：

厂房承重能力、振动、噪音要求厂房地面的承载能力应大于8KN/m2，，，，振动应控制在70dB以内，，，，最大值不凌驾80dB噪音应控制在70dBA以内。。。

2、电源

电源电压和功率要切合装备要求
电压要稳固，，，，要求：
单相AC220（220±10％，，，，50/60 HZ）
三相AC380V（220±10％，，，，50/60 HZ）若是达不到要求，，，，需设置稳压电源，，，，电源的功率要大于功耗的一倍以上。。。

3、气源

凭证装备的要求设置气源的压力，，，，可以使用工厂的气源，，，，也可以单独设置无油压缩空气机，，，，一样平常压力大于7kg/cm2，，，，要求清洁、干燥的净化空气，，，，因此需要对压缩空气举行去油、去尘、去水处置惩罚，，，，用不锈钢或耐压塑料管做空气管道。。。

4、排风

回流焊和波峰焊装备需设置排风机，，，，关于全热风炉，，，，排风管道的最低流量值为500立方英尺/分钟（14.15m3/min）。。。

5、照明

厂房内理想的照明度为800~1200LUX，，，，至少不低于300LUX，，，，低照明度时，，，，在磨练、返修、丈量等事情区域装置局部照明。。。

6、事情情形

厂房内坚持清洁卫生、无灰尘、无侵蚀性气体，，，，生产车间应有清洁度控制，，，，清洁度控制在：50万级；；；；生产车间的情形温度以23±3℃为最佳，，，，一样平常为17～28℃，，，，相对湿度为45%～70%RH，，，，凭证车间巨细设置合适的温湿度计，，，，举行准时监控，，，，并配有调理温湿度的设施。。。

7、防静电

生产装备必需接地优异，，，，应接纳三相五线接地法并自力接地。。。生产场合的地面、事情台垫、坐椅等均应切合防静电要求。。。

8、职员要求

生产线各装备的操作职员必需经由专业手艺培训及格，，，，必需熟练掌握装备的操作规程。。。
操作职员应严酷按"清静手艺操作规程"和工艺要求操作。。。

三、SMT Layout工厂的结构
在装备搬入工厂之前，，，，提前做好SMT工厂的Layout，，，，可以起到事半功倍的效果。。。不至于在工厂最先投产后才发明有些区域事前没有妄想好，，，，需要重新举行妄想，，，，那样既铺张人力、财力又铺张名贵的生产时间。。。因此，，，，事前做好SMT工厂的Layout是很主要的，，，，特殊是关于新建的SMT工厂来讲，，，，由于自己没有SMT工厂Layout的履历，，，，关于SMT车间Layout需要注重的方面不是很清晰，，，，可能有一些注重点漏失。。。在最先投产后，，，，才发明问题点的保存，，，，造成了一些不须要的损失。。。那么在做SMT工厂的Layout时，，，，事实要注重哪些事项，，，，提前要做好哪些准备呢？？？？
？下面就连系我们开展事情的现实案例，，，，来和各人探讨一下这方面的问题。。。
某家客户的生产线设置和SMT车间的情形
1、SMT生产线情形：
近期妄想是两条SMT生产线，，，，设置是一样的。。。详细设置及装备尺寸如下：

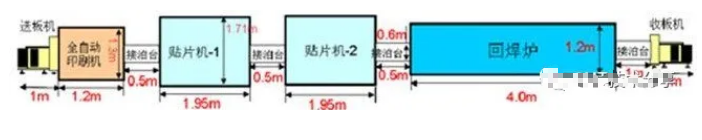

凭证图1所示，，，，可以知道生产线中装备最大宽度是1.71m，，，，生产线中所有装备的长度总和为13.6m，，，，远期妄想是再加一条生产线，，，，生产线设置情形大致相同。。。
2、现在SMT车间情形：

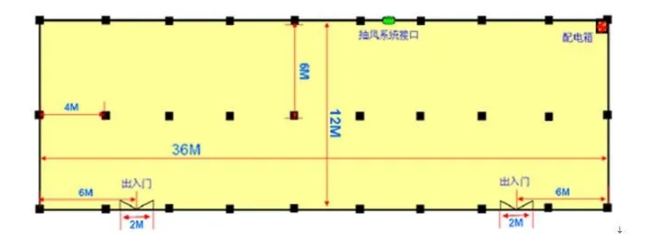

SMT车间长度是36m，，，，宽度是12m，，，，面积为432㎡ ，，，，位于工厂的一楼。。。现在车间地面为通俗地面，，，，没有接纳防静电处置惩罚，，，，并且车间内没有建设起防静电系统，，，，知足不了SMT车间防静电要求，，，，但有两个导电接地端子，，，，后续可以建设起SMT车间的防静电系统。。。另外，，，，车间内没有空协调加湿器，，，，无法知足SMT车间对温湿度控制的要求。。。车间内有抽风系统，，，，可以知足回焊炉等抽风的要求。。。车间内电力富足，，，，能够知足车间内所有装备的电力需求。。。整个车间有两个收支口，，，，都可以知足作为装备，，，，半制品和原质料通道的要求。。。有专门的物料客栈，，，，在另外的一个车间，，，，此次不需举行妄想，，，，车间内照明情形优异，，，，能够知足SMT车间内所有工位的照明亮度要求。。。整个车间结构详细情形如图2所示。。。

                                    整个车间的结构情形

3、客户的要求是：
⑴、对现在新搬入的生产线以及相关辅助工具、区域举行定位；；；；
⑵、整个车间能够知足未来三条生产线的架设和生产要求，，，，不需对妄想区举行重新定位
⑶、将每条生产线的起始位置只管坚持一致，，，，使整个车间整齐有序的排列三条生产线
课题剖析：
针对该客户的要求，，，，我们先剖析怎样将生产线举行定位。。。在定位生产线之前，，，，要思量以下几个注重点：
1、SMT装备应阻止与车间立柱统一直线并需远离立柱一定的距离，，，，间距巨细为装备装好物料后至少一辆送料车可以通过的宽度；；；；
2、SMT装备外框需要使用斑马线举行划分，，，，斑马线与装备的间距为装备装好物料后向外延伸50CM以上；；；；
3、两条生产线最佳间距为外框之间间距1.2M以上；；；；
4、线尾一样平常计齐整个检查修理区域,QC职员可在线尾区域举行抽检。。。

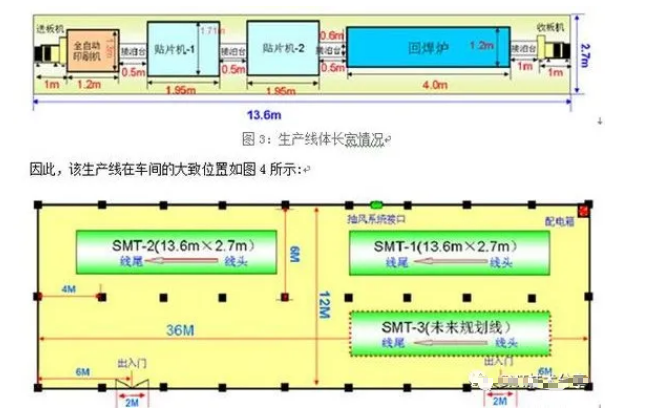

凭证以上所述，，，，每条生产线的长度至少应在13.6m以上（不思量线尾维修区、抽检区和线头看板区的情形下），，，，宽度应在2.7m以上（贴片机是两面上料的），，，，如图3所示：

四,SMT工厂Layout的细节要求
在生产线大致位置确定后，，，，还需思量SMT生产线生产时的一些细节要求。。。然后才华确定SMT生产线的准确位置和其他辅助装备的位置。。。首先来看一下SMT生产线需要哪些辅助工具及对各区域的位置要求：
1、灭火器的安排区
灭火器要安排在立柱的旁边和SMT车间的周围，，，，凭证消防划定要求举行安排。。。
2、料架车的安排区
料架车用于SMT生产线的生产和机种切换时质料的替换，，，，为了利便生产和提高质料替换的效率，，，，最好把料架车安排在贴片机周围。。。并且，，，，由于贴片机前后两侧都可以替换质料，，，，因此，，，，贴片机前后两侧至少各安排一个料架车。。。
3、备料台的安排区
备料台主要用于生产历程中的备料和机种切换前的质料准备事情，，，，因此，，，，备料台要安排在贴片机周围，，，，最好和料架车放在一起，，，，便于备好料后直接放在料架车上。。。
4、印刷工位小桌安排区
印刷工位小桌用于生产中印刷机辅助工具的安排，，，，好比擦拭纸、锡膏、酒精等，，，，要安排在印刷机的周围，，，，便于拿取使用，，，，提高生产效率等。。。
5、锡膏安排区
锡膏安排区包括存放锡膏的冰箱、锡膏搅拌机、锡膏回温柜等，，，，可以放在立柱旁边或者凭证车间的要求摆放在车间的周围某个牢靠区域，，，，但要便于生产线锡膏的取用。。。
6、炉后目检区和维修区
为了利便炉后半制品的目检和维修，，，，一样平常在炉后安排一个小桌，，，，专门用于炉后的目检和维修，，，，将生产出来的产品实时的举行下一个环节的作业。。。
7、网板安排区
网板安排区包括网板安排柜，，，，网板洗濯机，，，，网板检查工具等，，，，用于网板的存储，，，，洗濯以及网板张力检查，，，，但要便于生产线中网板的取用。。。
8、垃圾安排区
生产中的垃圾主要泉源于两部分，，，，一是印刷操作中使用的无尘纸等，，，，二是质料替换爆发的废物盘和废物带等。。。这两部分爆发的垃圾要脱离安排，，，，专门接纳，，，，特殊是印刷机使用过的垃圾。。。因此，，，，可以将垃圾区安排在印刷机旁边和贴片机旁边或者在立柱旁边设置垃圾安排区，，，，脱离安排。。。
9、看板安排区
SMT看板包括生产看板和票鹄胛理看板等，，，，可以集中安排在进入车间收支口的旁边或者在每条生产线头设立生产看板，，，，集中安排品质等看板，，，，便于生产者和治理者审查，，，，实时相识现在SMT车间的生产状态和品质状态等。。。
10、产品安排区
生产出来的产品包括制品、半制品两部分，，，，要将这两个部分区域划分出来，，，，举行严酷区分，，，，以免混淆。。。
11、SMT备件安排区
SMT备件包括Nozzle、马达、皮带、气缸等，，，，要放在专门的区域，，，，利便生产中的取用特殊是珍贵的备件，，，，要接纳清静设置。。。
12、温湿度位置区
为了更好的相识SMT车间的温湿度情形，，，，凭证车间面积的大。。。，，，适外地设置几个温湿度测定区，，，，一样平常要安排在生产线旁边的立柱上或者墙壁上。。。
13、SMT车间办公区
让工程手艺职员和治理职员在SMT车间现场办公，，，，这样能实时解决生产中遇到的手艺和治理上的问题，，，，包管SMT生产线的顺遂生产。。。
14、防静电步伐的区域
进入SMT车间的职员，，，，必需要有做好防静电步伐的区域，，，，可以在车间的门口划定出该区域，，，，包括替换静电衣，，，，鞋，，，，帽以及每个员工的易服柜等。。。别的，，，，还要在SMT车间入口处设立专门用来测试静电环的区域，，，，以便让每个员工上班前做好静电环测试及纪录测试效果。。。

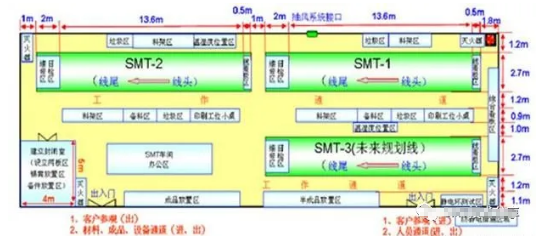

此SMT工厂Layout的详细效果，，，，如图5所示：

15、此SMT车间要知足的其他要求：
1. 防静电处置惩罚方面：车间地面必需接纳防静电处置惩罚，，，，常见的有防静电导电地板和通俗地漆等，，，，客户可以凭证现真相形去选择。。。另外，，，，在车间内，，，，必需建设起防静电系统，，，，知足整个SMT车间的防静电要求。。。
2.装置空协调加湿器，，，，抵达对SMT车间温湿度的控制.
3.质料治理的要求。。。在客栈中，，，，特殊要注重物料的存放方法，，，，卷盘包装方法的，，，，接纳挂钩式安排，，，，湿润性元件接纳防潮箱举行安排，，，，货架要接纳防静电方法举行处置惩罚。。。
4.贴片装备等的气路和电路，，，，最好直接从生产线上方天棚处引下来，，，，在装备下面的气路和电路用导线槽包裹起来。。。
5.抽风系统的要求，，，，需要大功率的抽风机，，，，能够知足三条生产线的要求，，，，并且预留出第三条生产线的抽风口。。。
总结
关于SMT工厂Layout，，，，可能还需要思量许多方面的因素，，，，这里只是抛砖引玉，，，，将一些常见的因素告诉给各人。。。通过对以上案例工厂Layout的剖析与制作，，，，希望各人能够知道SMT工厂Layout的注重事项以及制作历程中所思量的因素，，，，对需要做SMT工厂Layout时能够有所资助。。。
